Tipos de fibra óptica actualizados

Comentarios desactivados en Tipos de fibra óptica actualizados 13932

Tipos de FibraLos diferentes tipos de Fibra Óptica, obtenidos al variar determinadas características, permiten optimizar la utilización de los cables ópticos, tanto en el aspecto económico como en el de su utilización.

(Acceda desde aquí a las fichas técnicas de los diferentes tipos de fibra marcando en el enlace sobre su denominación.)

Fibra Óptica Monomodo

FTTh

Sus principales ventajas (ancho de banda prácticamente ilimitado, bajo nivel de atenuación) aconsejan su utilización en aplicaciones WAN o Telecom (larga distancia).

  • G.652 (C y D): Utilizadas como fibra estándar en Telecom y para transmisión Ethernet a Gigabit y 10 Gigabit (ver tabla inferior). La denominación OS1 es cubierta por las fibras tipo de G652a, b c y d. La fibra tipo OS2 (desde 2006) fija características para las longitudes de onda 1310 nm 1550 nm y 1383 nm (fibras de bajo pico de agua, válidas para CWDM). Asimismo, la fibra OS2 es de aplicación como f.o. SM para aplicaciones de larga distancia.
  • G.655: Fibra con dispersión desplazada no nula. Optimizada para aplicaciones de larga distancia a 1550 nm. Sus características se fijan a 1550 nm y 1625 nm, por lo que puede ser utilizada para multiplexación DWDM entre estas λ.
  • G-656: Fibra con dispersión desplazada no nula. Optimizada para aplicaciones de banda ancha. Sus características se fijan entre 1460 nm y 1625 nm, estando especialmente indicada para multiplexación CWDM y DWDM en ese ámbito de λ.
  • G.657: Fibra óptica con características especiales para su aplicación en FTTx (alta resistencia a la humedad y a las macrocurvaturas), permite la transmisión a 1310, 1490 y 1550 nm.

Fibra Óptica Multimodo

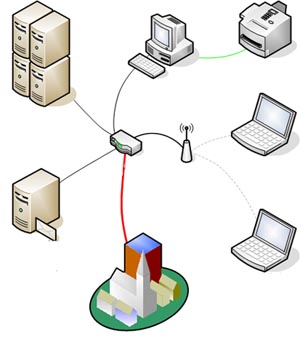

LAN

  • 50/125 um: Fibra utilizada habitualmente en aplicaciones informáticas. Clasificada en varios tipos (OM1, OM2, OM3 y OM4) en función de su ancho de banda, de su aplicación (ver tabla abajo) y de la distancia cubierta por el enlace. La de tipo OM2 permite soluciones económicas al utilizarla para la transmisión analógica de señal banda base (CCTV) en distancias hasta 2 o 3 Km.
  • 62,5/125 um: De aplicación frecuente en redes Ethernet 10/100. En instalaciones CCTV banda base, permite alcances de hasta 4 Km (850 nm) o 10 Km (1300 nm).

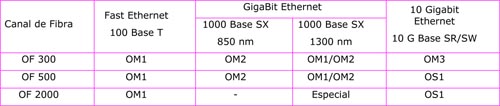

Tabla de aplicación de Fibra Óptica en enlaces Ethernet

Tabla de aplicación de Fibra Óptica en enlaces Ethernet

Tabla de aplicación de Fibra Óptica en enlaces Ethernet

Cobertura de la fibra 50/125 OM4 (3500/500 MHz x Km)

Gigabit Ethernet 1000 Base Sx 1000 Base Lx 10G Base Sx
Distancia 1100 m 550 m 550 m

Fibra Óptica Plástica

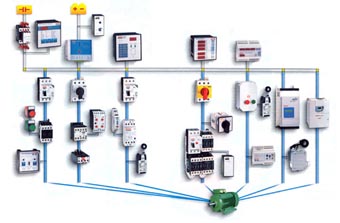

control industrial

Utilizada habitualmente en instalaciones de control industrial en donde la característica buscada es la inmunidad a inducciones. Se fabrica en dos tipos estándar:

  • 200/300 (HCS): Con núcleo de cristal de cuarzo y recubrimiento plástico (transmisión a 850/650 nm).
  • Fibra plástica de 1 mm: Para datos a corta distancia, a 650 nm (atenuación de 0,20 dB/m) y para señales de control a baja velocidad.

Ambos tipos precisan de conectores y equipos optoelectrónicos específicos.
